BP8Y频敏变阻器

一、用途
BP8Y频敏变阻器实质上是一种无触点电磁元件，相当于一个等值阻抗，在电动机起动过程中，由于等值阻抗，随转子电流频率减小而自动下降，从而只需一级变阻器就可把电动机平稳的起动起来。
BP8Y频敏变阻器的工作条件：
依据操作的频繁程度不同，可分为三类：
第一类：稍频繁，每小时100-400次，机械车间的桥式吊车上除主钩外，平移机钩上的电机，出米辊道，拉钢机等，大多数刚起动就断电。
第二类：较频繁，每小时400-600次。冶金轧钢四间桥式吊车，除主钩外，平移机钩上的电机，轧机前后工作辊道，延伸辊道等，大多数刚起动就断电。
第三类：频繁操作，第小时600-1000次，升降后，升降台辊道，压下装置，拔钢机，轧机中辊。

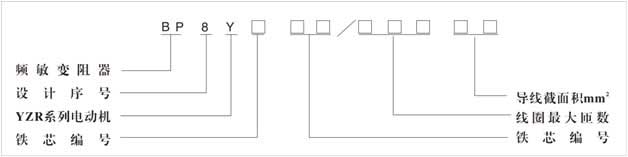

二、BP8Y频敏变阻器型号意义

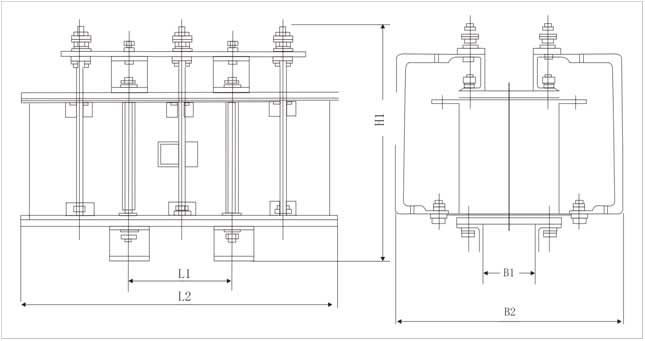

三、BP8Y频敏变阻器结构及安装尺寸

BP8Y频敏变阻器实质是一个铁芯，损耗特大的三相电抗器。它由数片山形钢板叠合而成，每块钢板之间有气隙垫片的铁芯及线圈两个主要部分组成。铁芯采用冷冲制成的山字型结构。
结构及安装尺寸见上图。

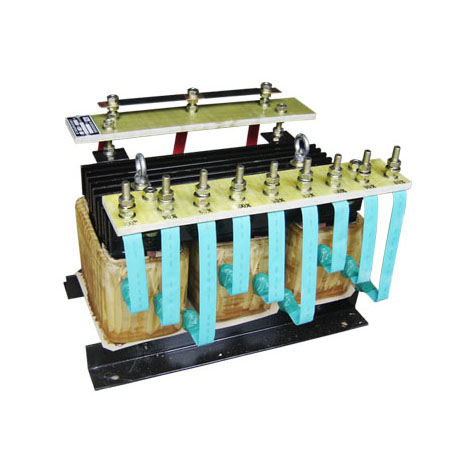

四、BP8Y系列频敏变阻器外开形图及安装尺寸


五、系列表
根据电机规格，操作频繁程度不同，可在系列表中直接查出频敏变阻器规格。
