JP型低压配电无功补偿综合柜是一种本着安全、经济、合理、可靠的原则而设计的新型户外配电无功补偿综合柜。适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V的配电系统中，具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱。

JP系列户外配电无功补偿综合柜适用于0.4kV电压等级的电能分配、计量、保护和无功功率自动补偿。

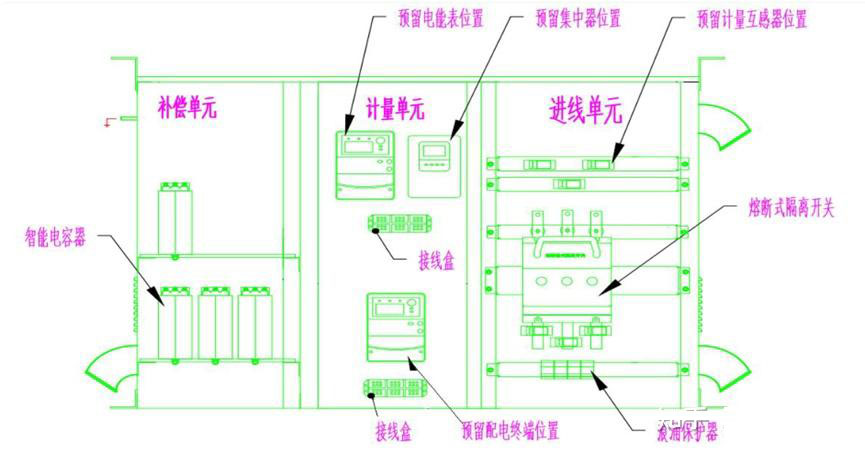

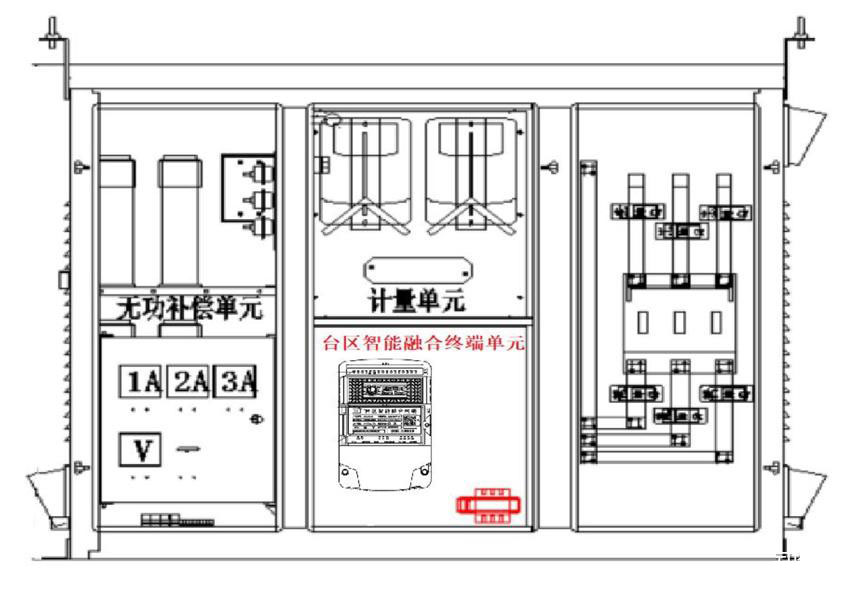

二、结构：

JP柜是一种具有特殊结构的配电柜，通常由外壳、断路器、接线端子、电源输入和输出等组成。外壳采用防护等级高的材料，能够有效保护内部设备免受外界环境的影响。断路器用于控制电流的开关，保障电路的安全运行。接线端子用于连接不同电器设备，实现电能的传输和分配。电源输入和输出接口用于连接外部电源和其他电器设备。

JP柜的结构紧凑、安全可靠，能够满足不同电力系统的需求。

三、JP柜技术参数

1、额定电压：400V

2、额定频率：50Hz或60Hz

3、 配用 变压器容量分别为: 10、20、30、50、63、80、100、125、160、200、250、315、400、500、630（kVA ）

4、电容分组：一般分2、3、4、5级，如用户有特殊要求，按用户要求配置。

5、馈电回路：一般分2路,每路按所配变压器总容量的80%～100%配置,如用户有特殊要求,按用户要求。

6、补偿方式：三相补偿和单相补偿相结合；补偿容量：420kvar~60kvar

7、控制物理量：无功功率或无功电流

8、最快响应时间：≤20ms

9、柜体高度：2000mm、 2200mm；宽度：600、800、1000、1200mm；厚度：600、800、1000mm；

10、防护等级室内不低于：IP30，室外不低于IP65。

四、功能

JP柜作为一种配电柜，具有多种功能。它能够对电能进行分配和控制，实现电力系统的合理利用。JP柜还能够对电流进行监测和保护，及时发现和处理电力故障，保障电力设备和用户的安全。JP柜还能够实现远程监控和智能控制，提高电力系统的运行效率和可靠性。

通过这些功能，JP柜能够满足不同场景下的电力需求，为用户提供稳定、安全、高效的电力供应。

五、优势

JP柜相比传统配电柜具有多项优势。它的结构紧凑，占用空间小，适用于空间有限的场所。JP柜具有较高的安全性能，能够有效防止电力事故的发生。JP柜还具有较高的可靠性和稳定性，能够长时间稳定运行。

JP柜还具备智能化的特点，能够实现远程监控和自动化控制，提高电力系统的运行效率和智能化水平。

这些优势使得JP柜在电力领域具有广阔的应用前景。

六、未来发展

随着电力需求的不断增长和电力系统的不断升级，JP柜作为一种配电柜将会有更广阔的发展前景。未来，JP柜将更加智能化，能够实现更精确的电力控制和管理。JP柜还将更加节能环保，采用更高效的电力传输和分配技术。

随着科技的发展和应用的不断创新，JP柜将成为电力系统中不可或缺的重要组成部分。
